图示电路等效的电路是（）。

A.

B.

C.

D.

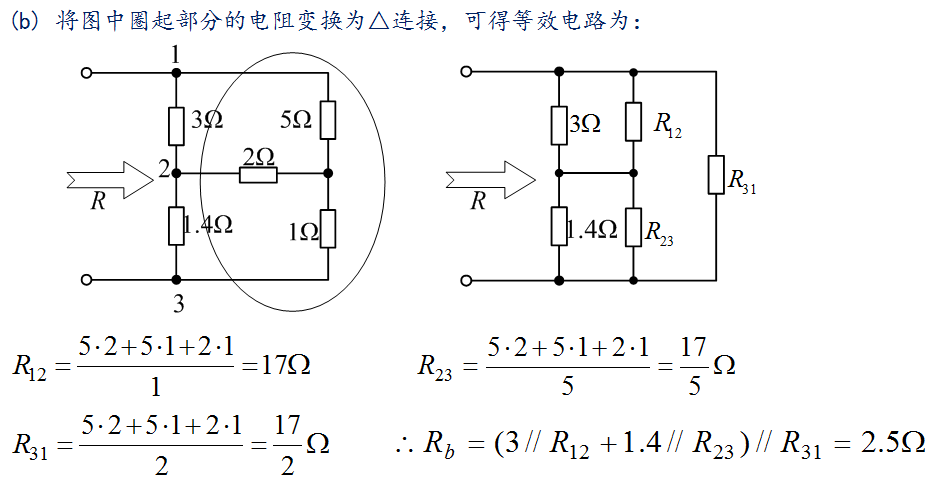

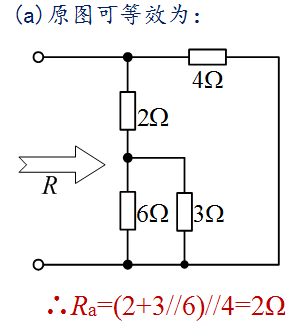

下图所示电路，（a）图的等效电阻Ra、（b）图的等效电阻Rb分别为（）。

A.2Ω；2.5Ω
B.1Ω；10Ω
C.2Ω；5Ω
D.2Ω；2Ω

图示电路的戴维南等效电路的参数为()，设电压源的参考极性为上+下-。

A.1V，1Ω
B.2V，1Ω
C.2V，2Ω
D.1V，2Ω

图示电路的戴维南等效电路的参数为（），设电压源的参考极性为上+下-。

A.35V，15Ω
B.25V，15Ω
C.50V，10Ω
D.35V，5Ω

图示电路的戴维南等效电路的参数为()，设电压源的参考极性为上+下-。

A.-20V，15Ω
B.-10V，10Ω
C.10V，10Ω
D.20V，15Ω

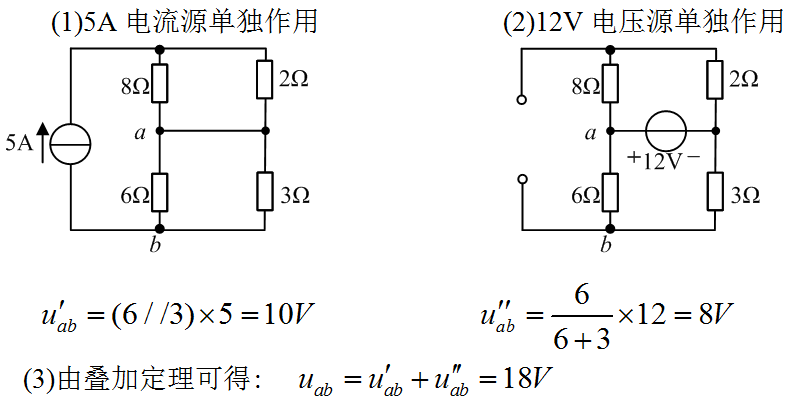

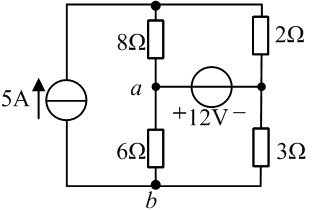

利用叠加定理求图示电路a、b两点间的电压Uab。设5A电流源单独作用时产生的电压为Uab'；12V电压源单独作用时产生的电压为Uab'',下面四个选项中（）是正确的。

A.Uab'=10V;Uab''=8V;Uab=18V
B.Uab'=10V;Uab''=-8V;Uab=2V
C.Uab'=-10V;Uab''=8V;Uab=2V
D.Uab'=10V;Uab''=5V;Uab=15V

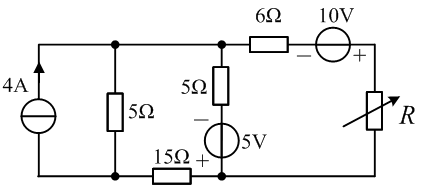

如图所示电路，R可以任意改变，求当R为多大时其上可获得最大功率，设此最大功率为，下面四个选项中（）是正确的。

A.R=10Ω，=2.5W
B.R=8Ω，=20/3W
C.R=10Ω，=20W
D.R=6Ω，=10W

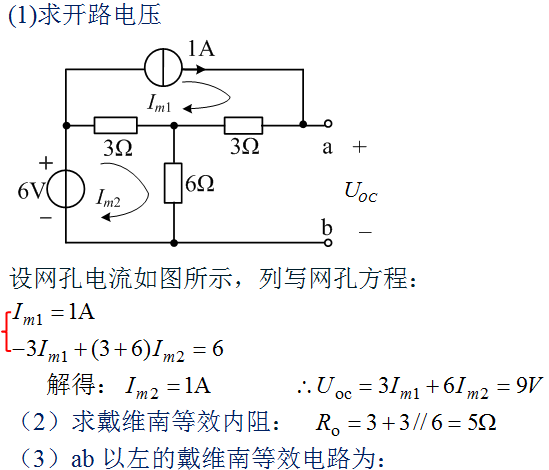

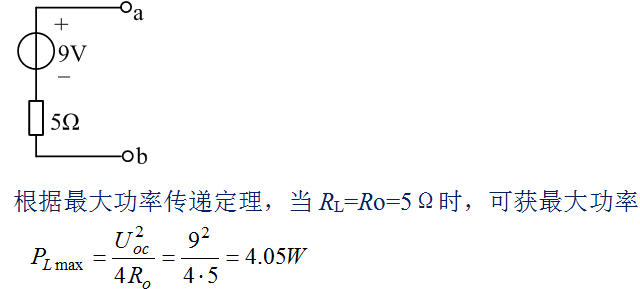

电路如下图所示，求（1）ab以左的有源单口网络的戴维南等效电路；（2）可以任意改变，当为多少时可获得最大功率，最大功率为，则下面四个选项中（）是正确的。

A.可以等效为9V电压源和5Ω电阻串联的支路；
B.可以等效为8V电压源和5Ω电阻串联的支路；
C.可以等效为6V电压源和2Ω电阻串联的支路；
D.可以等效为10V电压源和4Ω电阻串联的支路；

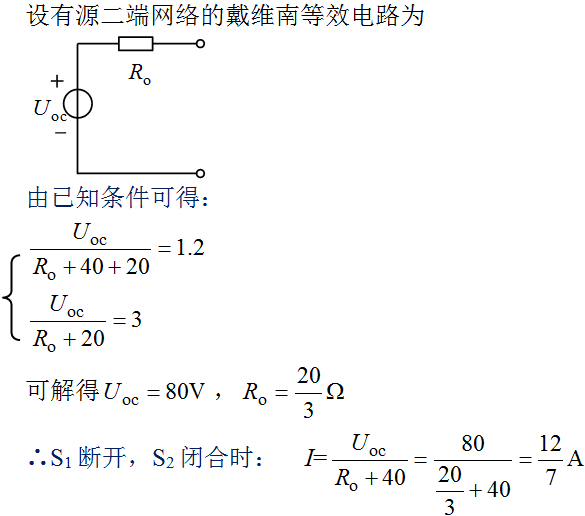

N为有源二端网络。已知开关S1、S2均断开时，电流表读数为1.2A；当S1闭合、S2断开时，电流表读数为3A。则当S1断开，S2闭合时电流表读数为（）。

A.1.5A
B.1A
C.2.5A
D.2A

【难度：1】
【题型：A】
【解答：左边支路两个电压源串联等效为一个2V的电压源，2V的电压源和其他支路的并联，对外就等效于2V的电压源。】

【难度：1】
【题型：A】
【解答：
】

【难度：1】
【题型：A】
【解答：开路电压为2/(2+2)×2=1V，等效电阻为2//2=1Ω。】

【难度：1】
【题型：A】
【解答：
按照右边路径，开路电压Uoc等于10Ω电阻上的电压和5Ω电阻上的电压之和。其中10Ω电阻的电流为5A，5Ω电阻的电流为3A，∴Uoc=10×5-5×3=35V；等效电阻R0=10+5=15Ω。注意计算等效电阻时电流源开路处理。】

【难度：1】
【题型：A】
【解答：
按照右边路径计算开路电压；Uoc=-3×5-5=-20V；等效电阻R=5+10=15Ω。】

【难度：1】
【题型：A】
【解答：】

【难度：1】
【题型：A】
【解答：
】

【难度：1】
【题型：A】
【解答：
】

【难度：1】
【题型：A】
【解答：】

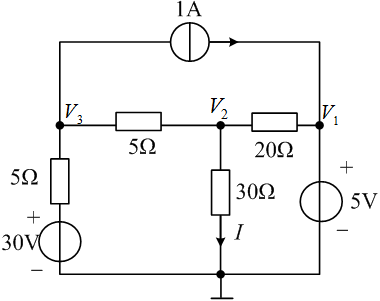

图示电路的各节点电压=()V；=()V；=()V；电流I=()A。

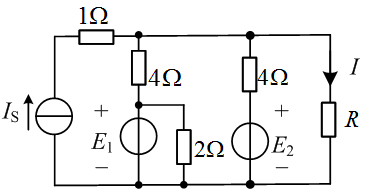

下图所示电路，已知R=3Ω时，I=2A，则当R=8Ω时，I=()A。

【难度：1】
【题型：D】

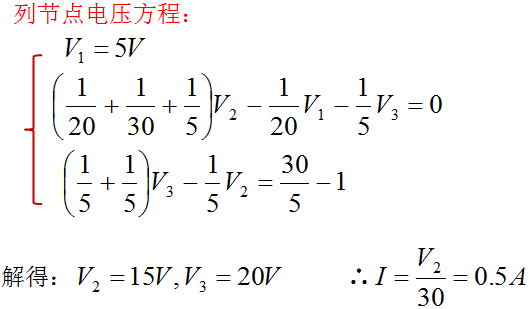

【答案：正确答案：5※※15※※20※※0.5】
【解答：】

【难度：1】
【题型：D】
【答案：1】

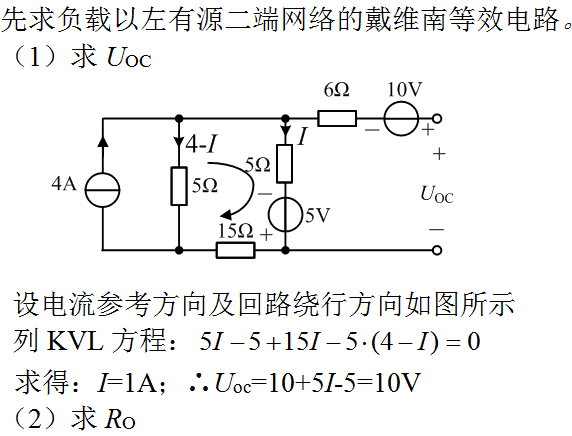

【解答：将电阻R所在支路断开，将左边有源二端网络用戴维南等效电路代替。其中开路电压无法直接求出，可以先用E表示，等效电阻为4//4=2Ω。
】
