下图所示电路中，欲使欲使则和的关系是()。

A.
B.
C.
D.

欲使下图所示电路中的则和的关系为()。

A.
B.
C.
D.

下图所示电路中的=()。
A.1Ω
B.2Ω
C.3Ω
D.4Ω

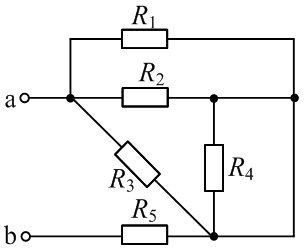

求图示电路的等效电阻，其中则=（）。

A.4Ω
B.3Ω
C.9Ω
D.6Ω

电路如下图所示，所有电阻均为1Ω，AB端的等效电阻为（）。

A.1.5Ω
B.1Ω
C.2Ω
D.5Ω

下图所示电路中，电流I为（）。

A.2A
B.3A
C.4A
D.4A

图示电路中的电压U=（）。

A.2.5V
B.3V
C.3.5V
D.2V

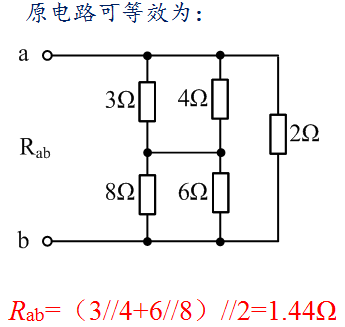

求图示电路a、b两端的等效电阻=（）。

A.1.44Ω
B.1.56Ω
C.1.2Ω
D.1.6Ω

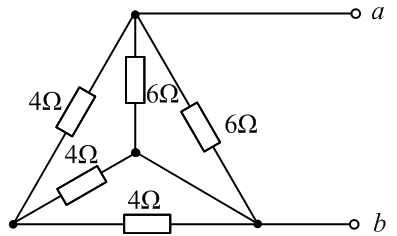

下图所示电路中，a，b之间的等效电阻为()。

A.4Ω
B.6Ω
C.8Ω
D.10Ω

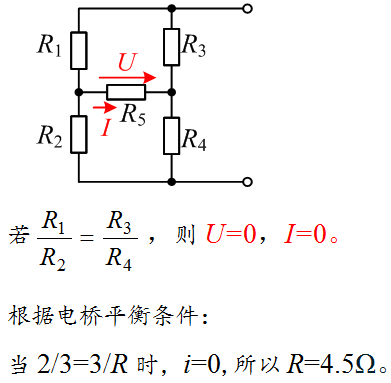

下图所示电路中，已知i=0A，则R=（）。

A.4.5Ω
B.3.5Ω
C.4Ω
D.3Ω

如图电路中，a、b之间的等效电阻为（）。

A.3Ω
B.2Ω
C.1Ω
D.4Ω

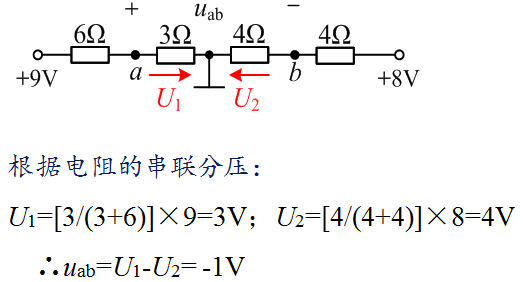

下图所示电路中=（）。

A.-1V
B.2V
C.1V
D.3V

如图所示电路，a、b之间的等效电阻为（）。

A.2Ω
B.3Ω
C.4Ω
D.6Ω

下图所示电路中a、b之间的等效电阻为（）。

A.10Ω
B.20Ω
C.30Ω
D.40Ω

如图所示电路等效于()。

A.2V的电压源
B.2V的电压源与2A的电流源的串联
C.任意电路
D.2A的电流源

图示电路等效于()。

A.2A的电流源
B.2V的电压源与2A的电流源的并联
C.任意电路
D.2V的电压源

下图所示电路的最简等效电路为（）。

A.
B.
C.
D.

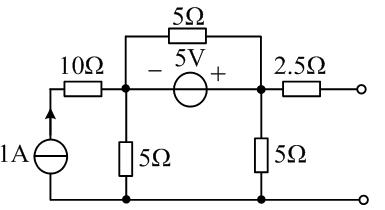

用等效变换法将图中所示二端网络化简为实际电流源模型，下面四个选项中（）是正确的。

A.等效为1A的电流源和5Ω电阻的并联
B.等效为1A的电流源和5Ω电阻的串联
C.等效为5A的电流源和1Ω电阻的并联
D.等效为5A的电流源和1Ω电阻的串联

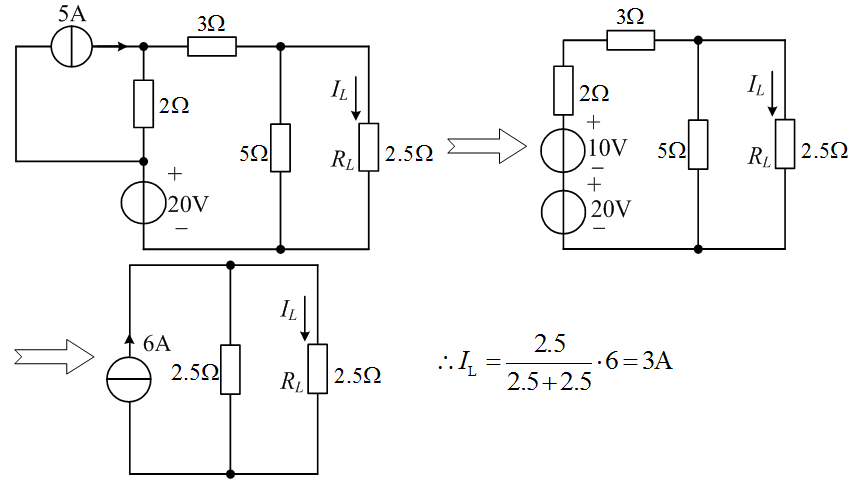

用电源等效变换的方法求得图示电路中流过电阻的电流=（）A。

A.3
B.2
C.1
D.4

【难度：1】
【题型：A】
【解答：根据电阻的串联分压公式，】

【难度：1】
【题型：A】
【解答：根据电阻的并联分流公式，】

【难度：1】
【题型：A】
【解答：2Ω电阻被短路，所以等效电阻为1Ω。】

【难度：1】
【题型：A】
【解答：】

【难度：1】
【题型：A】
【解答：R=1//1+1=1.5Ω，注意右边两个电阻被短路了。】

【难度：1】
【题型：A】
【解答：电路总电阻R=4+12//6+2=10Ω，所以总电流为3A，由并联分流可得I=2A。】

【难度：1】
【题型：A】
【解答：2Ω和5Ω并联，等效电阻为2//5=10/7Ω，10/7Ω和2Ω串联，总电压为6V，根据电阻的串联分压求得U=2.5V。】

【难度：1】
【题型：A】
【解答：】

【难度：1】
【题型：A】
【解答：R=3//6+4//4=4Ω】

【难度：1】
【题型：A】
【解答：】

【难度：1】
【题型：A】

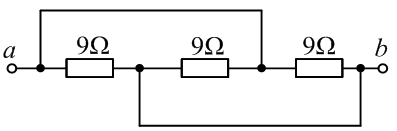

【解答：图中3个9Ω电阻都是直接接在a、b两点之间，所以这3个电阻是并联的。
等效电阻R=9//9//9=3Ω。】

【难度：1】
【题型：A】
【解答：】

【难度：1】
【题型：A】
【解答：】

【难度：1】
【题型：A】

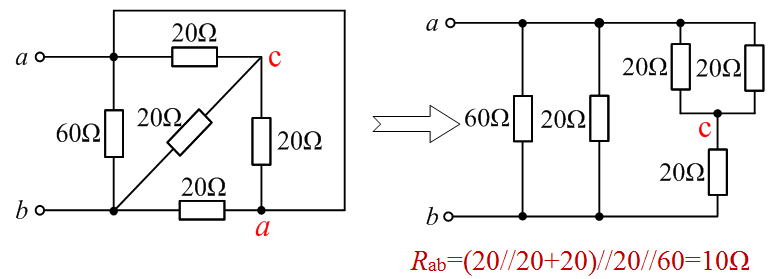

【解答：观察电路可知，60Ω电阻以及最下面的20Ω电阻直接接在a、b之间。
从a到b还有一条路径，即两个并联的20Ω，再和中间的20Ω相串联后接在a、b之间。
】

【难度：1】
【题型：A】
【解答：因为该二端网络的端口伏安关系为U=2V，所以对外就等效为2V的电压源。
这就是理想电压源与其他支路并联，对外都等效为该电压源的理论依据。】

【难度：1】
【题型：A】
【解答：因为该二端网络的端口伏安关系为I=2A，所以对外就等效为2A的电流源。
这就是理想电流源与其他电路串联，对外都等效为该电流源的理论依据。】

【难度：1】
【题型：A】

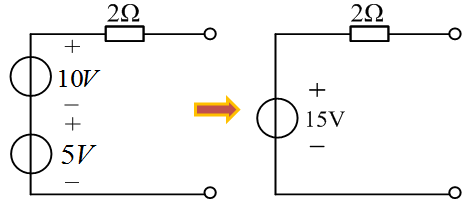

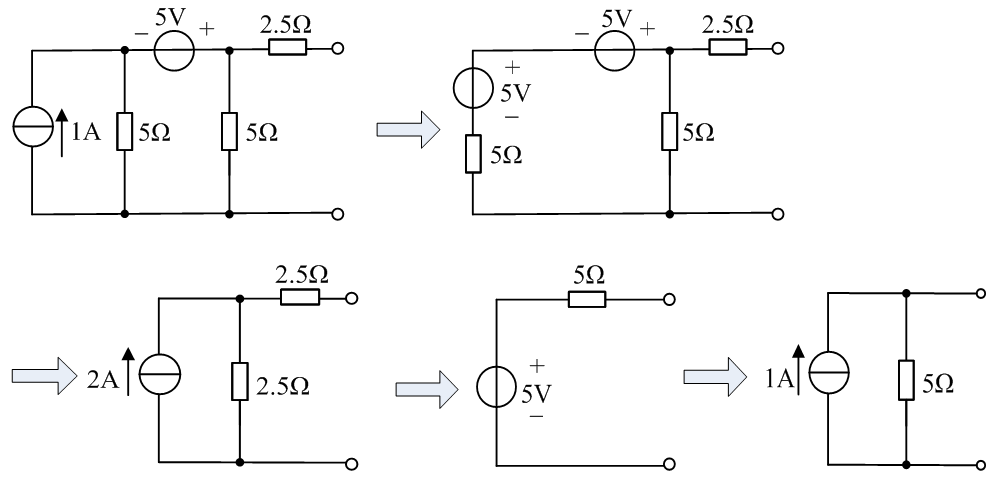

【解答：利用电流源与电阻并联等效为电压源与电阻串联、电压源与任何元件并联都等效为该电压源的等效规律可将原图等效为：
】

【难度：1】
【题型：A】
【解答：利用电流源与任何元件串联都等效为该电流源、电压源与任何元件并联都等效为该电压源的等效规律可将原图等效为】

【难度：1】
【题型：A】
【解答：等效变换过程如下：
】

要构成一个端口，其电流条件是从一个端口流入的电流必须等于从另外一个端口流出的电流。
√

两个电路对外等效的条件是端口的伏安关系相同。
√

无源二端网络指的是对外有两个端钮，且内部不含独立电源或者受控电源，仅仅由若干个电阻构成的电路。
×

仅含有电阻与受控源的二端网络可以等效为一个电阻，且阻值可能是负数。
√

两电阻并联时，阻值较大的电阻所消耗的功率较大。
×

两电阻串联时，阻值较大的电阻所消耗的功率较大。
√

当Y形连接的三个电阻均为R时，则其等效△形连接的三个电阻均为R/3。
×

理想电压源与理想电流源可以进行相互变换。
×

一个电压源和电阻串联的网络可以等效为一个电流源和电阻并联的网络。
√

【难度：2】
【题型：C】
【解答：要构成一个端口，其电流条件是从一个端口流入的电流必须等于从另外一个端口流出的电流。】

【难度：2】
【题型：C】
【解答：两个电路对外等效的条件是端口的伏安关系相同。】

【难度：2】
【题型：C】
【解答：这里的无源是指内部不含独立电源，所以无源二端网络除了电阻之外，还可以包括受控电源。】

【难度：2】
【题型：C】
【解答：无源二端网络对外等效为一个电阻。当电路中含有受控源时，等效电阻可能是负值。】

【难度：2】
【题型：C】
【解答：根据可得，当U相等时，R越大，消耗的功率越小。】

【难度：2】
【题型：C】
【解答：由可知，当I相同时，R越大，消耗的功率越大。】

【难度：2】
【题型：C】
【解答：当Y形连接的三个电阻均为R时，则其等效△形连接的三个电阻均为3R。】

【难度：2】
【题型：C】
【解答：解析：理想电压源与理想电流源的端口伏安关系完全不同，不满足等效的条件。】

【难度：2】
【题型：C】
【解答：解析：在满足一定参数条件时，电压源和电阻串联的网络和一个电流源和电阻并联的网络端口伏安关系相同，所以它们可以相互等效。】

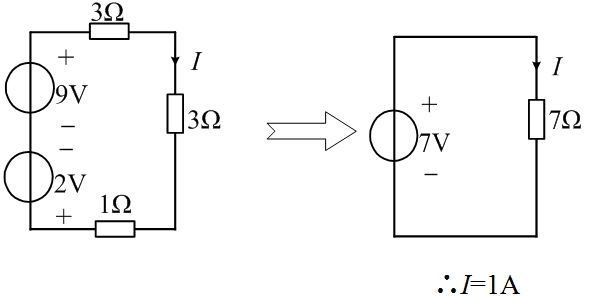

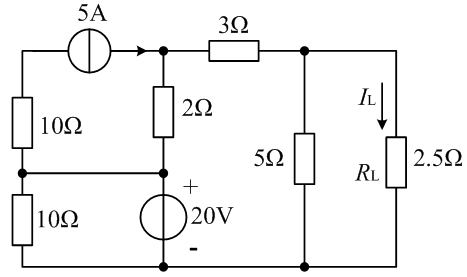

利用电源等效变换计算图中的电流I=（）A。

【难度：1】
【题型：D】
【答案：1】
【解答：利用实际电流源模型与实际电压源模型之间的等效互换可将电路变换如下:
】
